SU YALITIMI

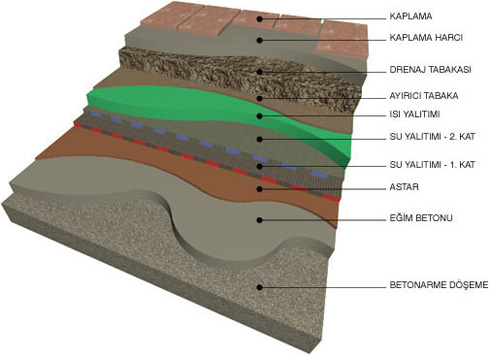

GEZİLEN ISI YALITIMLI BETONARME ÇATI (TERS ÇATI)
| BÖLGE | ÖZELLİKLER | UYGULAMA |
| TAŞIYICI | Betonarme, prefabrike beton, boşluklu beton bloklar. | Yüzey eğim betonuna hazırlanmak üzere temiz olmalıdır. Varsa kapalı dilatasyonlar ortaya çıkartılmalıdır. |
|
EĞİM BETONU |
Sabit ve homojen dağılım sağlar. Suyu giderlere yönlendirmek ve alt zemini iyileştirmek için eğim planına uygun olarak dökülür.Eğim: %1 - %5 | Yüzey kuru, pürüzsüz ve temiz olmalıdır. Tüm çatlak ve delikler harçla doldurulmalıdır. Bütün dik açılı köşelere harçla 45° pah (7,5x7,5 cm) yapılmalıdır. |
| ASTAR | TS 113 Bitüm Emülsiyon | 400 gr/m² veya yüzey şartlarına göre belirlenecek dozajda kullanılır. Yüzey hava şartlarına bağlı olarak 3-24 saatte yalıtım uygulamasına hazır hale gelir. |
|
SU YALITIMI |
Ürün seçim kılavuzundaki doğru katman belirlenirken yapının teknik özellikleri, iklim koşulları ve yalıtım üzerine gelecek fiziksel yük dikkate alınır. | 1. kat membran yatayda noktalı olarak (yüzey alanının %50'si eş dağılımlı eriyecek şekilde) düşeyde ise tam yapıştırılır. 2. kat alttaki kata tam yapıştırılır. |
| ISI YALITIMI | Sudan ve su buharından etkilenmemeli, yaşlanmaya, basınca ve yangına dayanıklı olmalı, boyutsal kararlılık göstermelidir. Extrude polistren cinsi malzemeler önerilir.Kullanılacak ürün kalınlığı TS-825 'e göre yapılan ısı yalıtım hesabı sonucu belirlenir. | Isı yalıtım plakalarının genleşme özellikleri göz önüne alınarak yerleştirilmelidir. |
|
AYIRICI TABAKA |
Isı yalıtımını üstteki drenaj tabakasının noktasal basıncından korur, katmanları ayırır ve filitrasyon sağlar. Min. 150 gr/m² polyester keçe/geotekstil | Ek yerlerinden 10 cm bindirilerek serbest halde yüzeye serilir. |
| DRENAJ TABAKASI | Yağmur suyunun don tehlikesi yaratmadan tahliyesini yapar. | Ayrıca tabakanın üzerine min. 2 cm kalınlıkta serbest olarak serilir. Uygun çakıl boyutu: Ø4-7 mm |

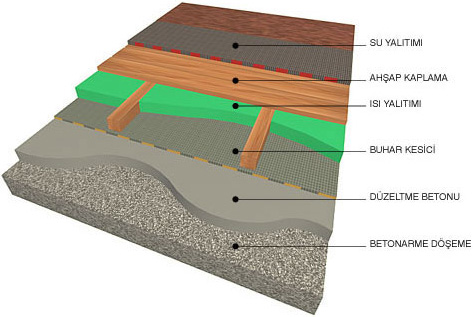

EĞİMLİ ISI YALITIMLI BETONARME ÇATI
| BÖLGE | ÖZELLİKLER | UYGULAMA |
| TAŞIYICI | Betonarme, prefabrike beton, boşluklu beton bloklar. | Yüzey eğim betonuna hazırlanmak üzere temiz olmalıdır. Varsa kapalı dilatasyonlar ortaya çıkartılmalıdır. |
| DÜZELTME BETONU | Düzgün olmayan yüzeyleri iyileştirmek ve buhar kesici tabakaya uygun zemin hazırlamak amacı ile kullanılır. | Yüzeyin yalıtım uygulamasına uygun olmadığı durumlarda önerilir. Tüm çatlak ve pürüzleri kapatacak şekilde dökülür. bütün dik açılı köşelere harçla 45° pah(7,5x7,5 cm.) yapılmalıdır. |
| BUHAR KESİCİ | İç hacimdeki nemin miktarına ve kullanılan ısı yalıtım malzemesinin türüne bağlı olarak gerekliliğine karar verilir. | Yatayda sadece ek yerlerinden buhar sızdırmazlık sağlayacak şekilde yapıştırılarak düşeyde ise min. 10 cm yükseltilerek uygulanır. |
| ISI YALITIMI | Sudan ve su buharından etkilenmemeli, yaşlanmaya, basınca ve yangına dayanıklı olmalı, boyutsal kararlılık göstermelidir. Extrude polistren cinsi malzemeler önerilir.Kullanılacak ürün kalınlığı TS-825 'e göre yapılan ısı yalıtım hesabı sonucu belirlenir. | Isı yalıtım plakalarının genleşme özellikleri göz önüne alınarak yerleştirilmelidir. |
| SU YALITIMI | Ürün seçim kılavuzundaki doğru katman belirlenirken yapının teknik özellikleri, iklim koşulları ve yalıtım üzerine gelecek fiziksel yük dikkate alınır. | 1. kat membran yatayda noktalı olarak (yüzey alanının %50'si eş dağılımlı eriyecek şekilde) düşeyde ise tam yapıştırılır. 2. kat alttaki kata tam yapıştırılır. |
| MEKANİK SABİTLEME | Fiksasyon malzemesi boyutsal kararlılık göstermeli, çivi başının fırlayıp çıkmasın önleyecek şekilde olmalı, noktasal gerilimi azaltacak şekilde dizayn edilmiş olmalıdır. | 1. katın bini hattı boyunca bu kısımlarda gizlenecek şekilde m²'de min. 4 adet uygulanır. |

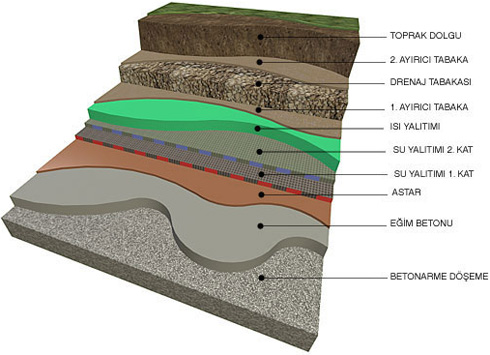

ISI YALITIMLI BAHÇE ÇATI
| BÖLGE | ÖZELLİKLER | UYGULAMA |
| TAŞIYICI | Betonarme, prefabrike beton, boşlUklu beton bloklar. | Yüzey eğim betonuna hazırlanmak üzere temiz olmalıdır. Varsa kapalı dilatasyonlar ortaya çıkartılmalıdır. |
| EĞİM BETONU | Sabit ve homojen dağılım sağlar. Suyu giderlere yönlendirmek ve alt zemini iyileştirmek için eğim planına uygun olarak dökülür. Eğim: %1 - %5 | Yüzey kuru, pürüzsüz ve temiz olmalıdır. Tüm çatlak ve delikler harçla doldurulmalıdır. Bütün dik açılı köşelere harçla 45° pah (7,5x7,5 cm.) yapılmalıdır. |
| ASTAR | TS 113 Bitüm Emülsiyon | 400 gr/m² veya yüzey şartlarına göre belirlenecek dozajda kullanılır. Yüzey hava şartlarına bağlı olarak 3-24 saatte yalıtım uygulamasına hazır hale gelir. |
| SU YALITIMI | Ürün seçim kılavuzundaki doğru katman belirlenirken yapının teknik özellikleri, iklim koşulları ve yalıtım üzerine gelecek fiziksel yük dikkate alınır. | 1. kat membran yatayda noktalı olarak (yüzey alanının %50'si eş dağılımlı eriyecek şekilde) düşeyde ise tam yapıştırılır. 2. kat alttaki kata tam yapıştırılır. |
| KORUMA BETONU | Alttaki su yalıtımını üstten gelecek darbelere karşı korur. | Alttaki su yılıtım katmanına zarar vermeyecek şekilde min. 5 cm kalınlıkta eğime uygun olarak dökülmelidir. |
| 1. AYARICI TABAKA | Koruma ve drenaj katmanlarını ayırarak bağımsız çalışmalarını sağlar. Min. 150gr/m2 polyester keçe/ geotekstil | Ek yerlerinden 10 cm bindirilerek kullanılır. |
| DRENAJ TABAKASI | Yağmur suyunun don tehlikesi yaratmadan tahliyesini yapar. | Ayrıca tabakanın üzerine min. 5 cm kalınlıkta serbest olarak serilir. Uygun çakıl boyutu: Ø16-32 mm. |
| 2. AYIRICI TABAKA | Üstteki kum tabakası ile alttaki drenaj tabakasının birbirine karışmasını önleyerek katmanları ayırır ve suyun rahatça drenajını sağlar. Min. 150gr/m2 polyester keçe/ geotekstil | Ek yerlerinden 10 cm bindirilerek serbest halde yüzeye serilir. |

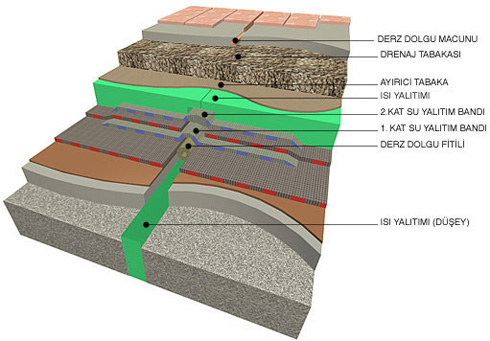

GEZİLEN ISI YALITIMLI BETONARME ÇATI DİLİTASYON DETAYI (TERS ÇATI)
| BÖLGE | ÖZELLİKLER | UYGULAMA |
| ISI YALITIMI (DÜŞEY) | Derz aralığında betonarme döşemenin çalışmasını engellemeden derz dolgu fitilini taşır. Derz boşluğuna bağlı olarak kalınlığı seçilen expanded veya extrude polistren kullanılmalıdır.Kullanılacak ürün kalınlığı TS-825 'e göre yapılan ısı yalıtım hesabı sonucu belirlenir. | Kalıp hazırlanırken sıkıştırma yöntemi ile derz boşluğuna uygulanır. |
|
DERZ DOLGU FİTİLİ |
Çapı dilatasyon derzinin genişliğine bağlı olarak seçilir. Elastik özellik göstermelidir. | Sıkıştırma yöntemi ile uygulanır. |
| DERZ DOLGU MACUNU | Derz aralığına uygun elastik özellikle olmalı, ultraviyole ışınlarından etkilenmemelidir. | Kenarlar temizlendikten sonra mastik tabancası ile uygulanır. |
|
SU YALITIMI |
Ürün seçim kılavuzundaki doğru katman belirlenirken yapının teknik özellikleri, iklim koşulları ve yalıtım üzerine gelecek fiziksel yük dikkate alınır. | 1. kat membran yatayda noktalı olarak (yüzey alanının %50'si eş dağılımlı eriyecek şekilde) düşeyde ise tam yapıştırılır. 2. kat alttaki kata tam yapıştırılır. |

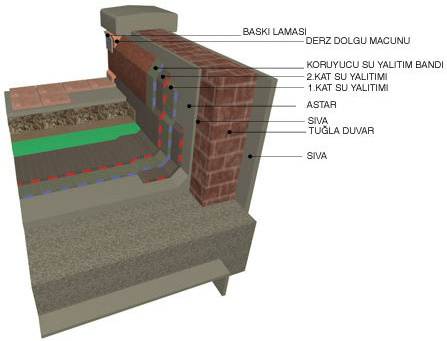

GEZİLEN TERAS ÇATI METAL BASKI ÇITALI PARAPET DETAYI
| BÖLGE | ÖZELLİKLER | UYGULAMA |
| SU YALITIMI | Ürün seçim klavuzundaki doğru katman belirlenirken yapının teknik özellikleri, iklim koşulları ve yalıtımın üzerine gelecek fiziksel yük dikkate alınır. | Her iki kat süpürgelik üzerine kadar çıkartılmalı ve sıvada bırakılan dişlere tam yapıştırılmalıdır. |
|
SU YALITIM BANDI |
Sabit ve hareketli yüklere karşı su yalıtım katmanını güçlendirmek amacı ile kullanılır. | Yatayda ve düşeyde en az 25 cm'lik bant şeklinde uçlardan tam yapıştırılarak uygulanır. |
| BASKI LAMASI | Membranın kendi ağırlığı ile kaymasını engellemek ve yüzeyden kaynaklanan bozukluklardan ötürü duvardan ayrılmasını önlemek için kullanılır. İklim koşullarından ötürü bozulmamalı, boyutsal kararlılığı olmalı, dolgu macununu tutabilecek yapıda olmalıdır. | Her 1 metrede dört yerinden vidalanmalı, üzerien macun çekilmelidir. Vida betonun içine girecek boyutta seçilmelidir. |
|
DERZ DOLGU MACUNU |
Derz aralığına uygun elastik özellikte olmalı, ultraviyole ışınlardan etkilenmemelidir. | Kenarları temizlendikten sonra mastik tabancası ile uygulanır. |

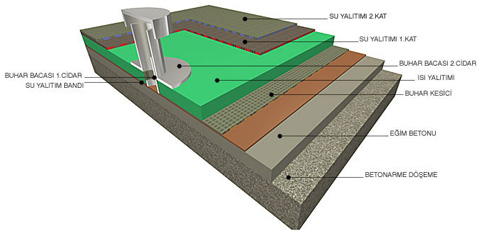

GEZİLMEYEEN ISI YALITIMLI TERAS ÇATI HAVALANDIRMA BACASI DETAYI (ÇİFT CİDARLI)
| BÖLGE | ÖZELLİKLER | UYGULAMA |
| BASKI LAMASI | Membranın kendi ağırlığı ile kaymasını engellemek ve yüzeyden kaynaklanan bozukluklardan ötürü duvardan ayrılmasını önlemek için kullanılır. İklim koşullarından ötürü bozulmamalı, boyutsal kararlılığı olmalı, dolgu macununu tutabilecek yapıda olmalıdır. | Her 1 metrede dört yerinden vidalanmalı, üzerien macun çekilmelidir. Vida betonun içine girecek boyutta seçilmelidir. |
|
SU YALITIMI |
Ürün seçim klavuzundaki doğru katman belirlenirken yapının teknik özellikleri, iklim koşulları ve yalıtımın üzerine gelecek fiziksel yük dikkate alınır. | Taşıyıcı dik köşelerde mutlaka pah yapılmalıdır. 1.kat membran yatayda noktalı olarak (yüzey alanının %50'si eş dağılımlı eriyecek şekilde) düşeyde ise tam yapıştırılır. 2.kat alttaki kata tam yapıştırılır. |
| DERZ DOLGU MACUNU | Derz aralığına uygun elastik özellikte olmalı, ultraviyole ışınlardan etkilenmemelidir. | Kenarları temizlendikten sonra mastik tabancası ile uygulanır. |

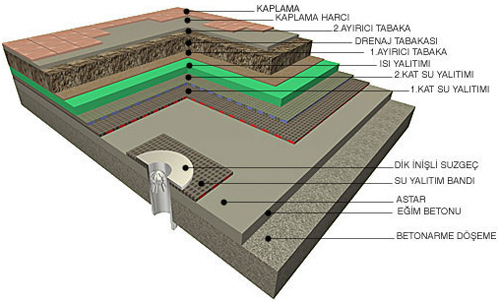

GEZİLEN ISI YALITIMLI TERAS ÇATI SÜZGEÇ DETAYI (DİK İNİŞ)
| BÖLGE | ÖZELLİKLER | UYGULAMA |
| SU YALITIM BANTI | Sabit ve hareketli yüklere karşı su yalıtım katmanını güçlendirmek amacı ile kullanılır. | Membran gider elemanının altında orta boşluğu taşırmadan noktalı |
|
SU YALITIMI |
Ürün seçim klavuzundaki doğru katman belirlenirken yapının teknik özellikleri, iklim koşulları ve yalıtımın üzerine gelecek fiziksel yük dikkate alınır. | 1. kat membran yatayda noktalı olarak (yüzey alanının %50'si eş dağılımlı eriyecek şekilde) düşeyde ise tam yapıştırılır. 2. kat alttaki kata tam yapıştırılır. |
| YAPRAK TUTUCU | Yağmur sularının sürüklediği malzemeyi tutmak ve giderin tıkanmasını önlemek için kullanılır. | Üstteki kaplamanın seviyesinde takılmalıdır. |

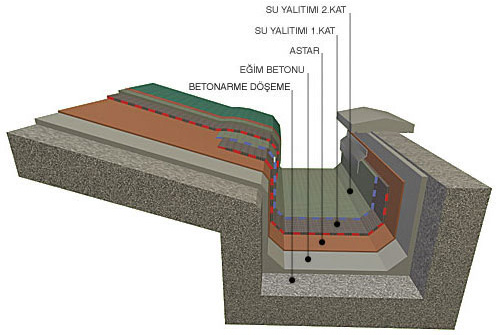

GEZİLMEYEN EĞİMLİ BETONARME ÇATI GİZLİ DERE YALITIM DETAYI
| BÖLGE | ÖZELLİKLER | UYGULAMA |
| TAŞIYICI | Betonarme, prefabrike beton, boşlUklu beton bloklar. | Yüzey eğim betonuna hazırlanmak üzere temiz olmalıdır. Varsa kapalı dilatasyonlar ortaya çıkartılmalıdır. |
| EĞİM BETONU | Sabit ve homojen dağılım sağlar. Suyu giderlere yönlendirmek ve alt zemini iyileştirmek için eğim planına uygun olarak dökülür. Eğim: %1 - %5 | Yüzey kuru, pürüzsüz ve temiz olmalıdır. Tüm çatlak ve delikler harçla doldurulmalıdır. Bütün dik açılı köşelere harçla 45 pah yapılmalıdır. |
| ASTAR | TS 113 Bitüm Emülsiyon | 400 gr/m² veya yüzey şartlarına göre belirlenecek dozajda kullanılır. Yüzey hava şartlarına bağlı olarak 3-24 saatte yalıtım uygulamasına hazır hale gelir. |
| SU YALITIMI | Ürün seçim kılavuzundaki doğru katman belirlenirken yapının teknik özellikleri, iklim koşulları ve yalıtım üzerine gelecek fiziksel yük dikkate alınır. | 1. kat membran yatayda noktalı olarak (yüzey alanının %50'si eş dağılımlı eriyecek şekilde) düşeyde ise tam yapıştırılır. 2. kat alttaki kata tam yapıştırılır. |
| BASKI LAMASI | Membranın kendi ağırlığı ile kaymasını engellemek ve yüzeyden kaynaklanan bozukluklardan ötürü duvardan ayrılmasını önlemek için kullanılır. İklim koşullarından ötürü bozulmamalı, boyutsal kararlılığı olmalı, dolgu macununu tutabilecek yapıda olmalıdır. | Her 1 metrede dört yerinden vidalanmalı, üzerine macun çekilmelidir. Vida betonun içine girecek boyutta seçilmelidir. |
| BASKI LAMASI | Membranın kendi ağırlığı ile kaymasını engellemek ve yüzeyden kaynaklanan bozukluklardan ötürü duvardan ayrılmasını önlemek için kullanılır. İklim koşullarından ötürü bozulmamalı, boyutsal kararlılığı olmalı, dolgu macununu tutabilecek yapıda olmalıdır. | Her 1 metrede dört yerinden vidalanmalı, üzerine macun çekilmelidir. Vida betonun içine girecek boyutta seçilmelidir. |
| DERZ DOLGU MACUNU | Derz aralığına uygun elastik özellikle olmalı, ultraviyole ışınlarından etkilenmemelidir. | Kenarlar temizlendikten sonra mastik tabancası ile uygulanır. |

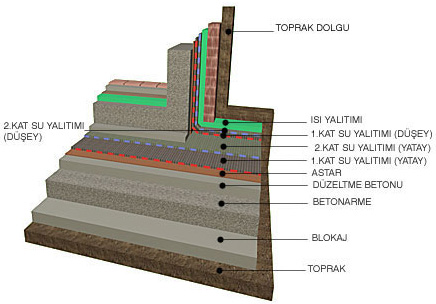

ISI YALITIMLI DIŞTAN BOHÇALAMA
| BÖLGE | ÖZELLİKLER | UYGULAMA |
| DÜZELTME BETONU | Düzgün olmayan yüzeyleri iyileştirmek ve buhar kesici tabakaya uygun zemin hazırlamak amacı ile kullanılır. BS 200 | Yüzeyin yalıtım uygulamasına uygun olmadığı durumlarda önerilir. Tüm çatlak ve pürüzleri kapatacak şekilde dökülür. bütün dik açılı köşelere harçla 45° pah yapılmalıdır. |
|
SU YALITIMI |
Ürün seçim kılavuzundaki doğru katman belirlenirken yapının teknik özellikleri, iklim koşulları ve yalıtım üzerine gelecek fiziksel yük dikkate alınır. | 1. kat membran yatayda noktalı olarak (yüzey alanının %50'si eş dağılımlı eriyecek şekilde) düşeyde ise tam yapıştırılır. 2. kat alttaki kata tam yapıştırılır. |
| ISI YALITIMI | Sudan ve su buharından etkilenmemeli, yaşlanmaya, basınca ve yangına dayanıklı olmalı, boyutsal kararlılık göstermelidir. Extrude polistren cinsi malzemeler önerilir.Kullanılacak ürün kalınlığı TS-825 'e göre yapılan ısı yalıtım hesabı sonucu belirlenir. | Isı yalıtım plakalarının genleşme özellikleri göz önüne alınarak yerleştirilmelidir. |

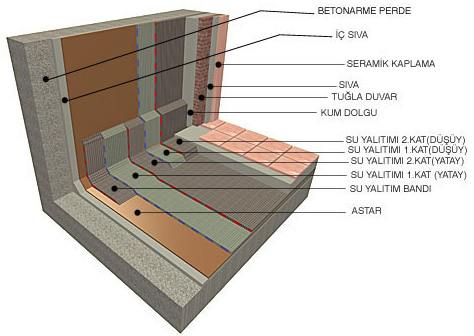

İÇTEN BOHÇALAMA HAVUZ - DEPO YALITIMI
| BÖLGE | ÖZELLİKLER | UYGULAMA |
|
TAŞIYICI |
Betonarme, prefabrike beton, boşluklu beton bloklar. | Yüzey eğim betonuna hazırlanmak üzere temiz olmalıdır. Varsa kapalı dilatasyonlar ortaya çıkartılmalıdır. |
|
ASTAR |
TS 113 Bitüm Emülsiyon | 400 gr/m² veya yüzey şartlarına göre belirlenecek dozajda kullanılır. Yüzey hava şartlarına bağlı olarak 3-24 saatte yalıtım uygulamasına hazır hale gelir. |
|
SU YALITIM BANTI |
Sabit ve hareketli yüklere karşı su yalıtım katmanını güçlendirmek amacı ile kullanılır. | Yatayda ve düşeyde minimum 25 cm'lik bant şeklinde tam yapıştırılarak uygulanır. |
|
SU YALITIMI |
Ürün seçim kılavuzundaki doğru katman belirlenirken yapının teknik özellikleri, iklim koşulları ve yalıtım üzerine gelecek fiziksel yük dikkate alınır. | 1. kat membran yatayda noktalı olarak (yüzey alanının %50'si eş dağılımlı eriyecek şekilde) düşeyde ise tam yapıştırılır. 2. kat alttaki kata tam yapıştırılır. |
| TUĞLA DUVAR | Su yalıtımını korumak ve iç kaplamaya sağlam zemin hazırlamak amacı ile kullanılır. | 1. kat membran yatayda yatayda noktalı olarak (yüzey alanının %50'si eş dağılımlı eriyecek şekilde) düşeyde ise tam yapıştırılır. 2. kat alttaki kata tam yapıştırılır. |

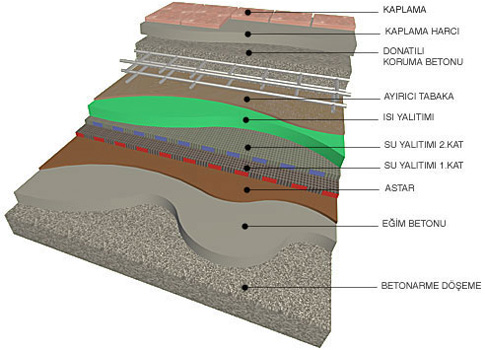

ISI YALITIMLI OTOPARK ÇATI
| BÖLGE | ÖZELLİKLER | UYGULAMA |
| TAŞIYICI | Betonarme, prefabrike beton, boşluklu beton bloklar. | Yüzey eğim betonuna hazırlanmak üzere temiz olmalıdır. Varsa kapalı dilatasyonlar ortaya çıkartılmalıdır. |
| EĞİM BETONU | Sabit ve homojen dağılım sağlar. Suyu giderlere yönlendirmek ve alt zemini iyileştirmek için eğim planına uygun olarak dökülür. Eğim: %1 - %5 | Yüzey kuru, pürüzsüz ve temiz olmalıdır. Tüm çatlak ve delikler harçla doldurulmalıdır. Bütün dik açılı köşelere harçla 45° pah yapılmalıdır. |
| ASTAR | TS 113 Bitüm Emülsiyon | 400 gr/m² veya yüzey şartlarına göre belirlenecek dozajda kullanılır. Yüzey hava şartlarına bağlı olarak 3-24 saatte yalıtım uygulamasına hazır hale gelir. |
| SU YALITIMI | Ürün seçim kılavuzundaki doğru katman belirlenirken yapının teknik özellikleri, iklim koşulları ve yalıtım üzerine gelecek fiziksel yük dikkate alınır. | 1. kat membran yatayda noktalı olarak (yüzey alanının %50'si eş dağılımlı eriyecek şekilde) düşeyde ise tam yapıştırılır. 2. kat alttaki kata tam yapıştırılır. |
| AYIRICI TABAKA | Isı yalıtımını üstteki drenaj tabakasının noktasal basıncından korur, katmanları ayırır ve filitrasyon sağlar. Min. 150 gr/m² polyester keçe/geotekstil | Ek yerlerinden 10 cm bindirilerek serbest halde yüzeye serilir. |
| ISI YALITIMI | Sudan ve su buharından etkilenmemeli, yaşlanmaya, basınca ve yangına dayanıklı olmalı, boyutsal kararlılık göstermelidir. Extrude polistren cinsi malzemeler önerilir.Kullanılacak ürün kalınlığı TS-825 'e göre yapılan ısı yalıtım hesabı sonucu belirlenir. | Isı yalıtım plakalarının genleşme özellikleri gözönüne alınarak yerleştirilmelidir. |
